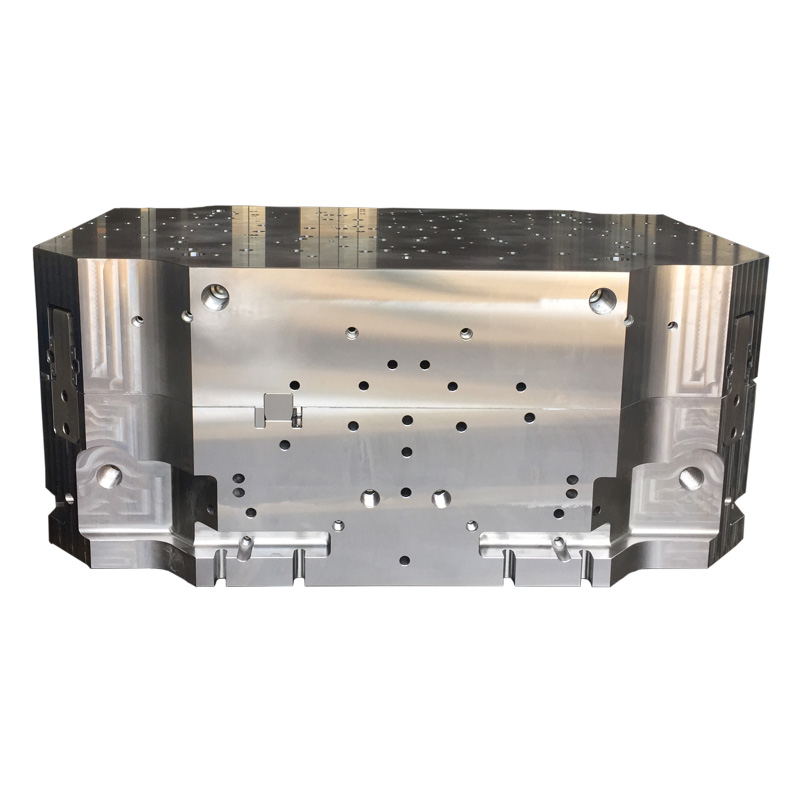

A muottipohjatoimii keskeisenä rakenneosana muotinvalmistusprosessissa ja tarjoaa tarkan ja kestävän perustan kaikille muottikomponenteille. Se on olennainen runko, joka varmistaa tarkan kohdistuksen, lujuuden ja vakauden muovauksen aikana – olipa kyseessä muovin, painevalun tai kumin tuotanto. Nykypäivän valmistusympäristössä, jossa tehokkuus, kestävyys ja tarkkuus määräävät kilpailukyvyn, muottipohja on kehittynyt pitkälle suunnitelluksi tuotteeksi, joka vaikuttaa jokaisen siihen rakennetun muotin suorituskykyyn ja käyttöikään.
Muotin pohja ei määrää vain muotin toiminnan tehokkuutta, vaan myös valmiiden tuotteiden yleistä laatua ja konsistenssia. Valmistajat luottavat muottipohjaan niiden ratkaisevan tärkeän roolin vuoksi koneistusajan lyhentämisessä, kokoonpanon yksinkertaistamisessa ja mittatarkkuuden parantamisessa. Nykyaikaiset muottipohjat on suunniteltu edistyneillä materiaaleilla ja CNC-tarkkuustyöstyksellä, joten ne sopivat nopeaan ruiskutukseen ja monimutkaisiin tuotantolinjoihin.
Muotin pohja saattaa ensi silmäyksellä näyttää yksinkertaiselta teräsrakenteelta, mutta sen tekninen merkitys on syvä. Se toimii alustana, joka määrittää muotin kohdistuksen, lujuuden ja jäähdytystehokkuuden. Laadukas muottipohja vaikuttaa suoraan muotin suorituskykyyn, onkalon tasapainoon ja sykliaikaan.
Tässä ovat tärkeimmät toiminnot, jotka tekevät muottipohjasta välttämättömät nykyaikaisessa valmistuksessa:
| Ominaisuus | Toiminto | Hyötyä tuotannossa |
|---|---|---|
| Ohjaustapit ja holkit | Varmista ydin- ja ontelolevyjen tarkka kohdistus | Estää välähdyksen ja epätasaisen tuotteen paksuuden |
| Tukilevyt | Tarjoa rakenteellista jäykkyyttä | Vähentää muodonmuutoksia ja parantaa kestävyyttä |
| Ejektorijärjestelmät | Hallitse sujuvaa tuotteen vapautumista | Estää osien vaurioitumisen ja parantaa tuotantonopeutta |
| Jäähdytyskanavat | Säilytä optimaalinen muotin lämpötila | Parantaa tuotteen koostumusta ja lyhentää kiertoaikaa |
| Materiaalin valinta (P20, S50C, 1.2311) | Tarjoaa kovuuden, työstettävyyden ja kulutuskestävyyden | Pidentää muotin käyttöikää ja tukee suuria tuotantomääriä |
| Vaihdettavat komponentit | Salli joustava muotin suunnittelu ja huolto | Vähentää vaihtokustannuksia ja seisokkeja |
Miksi sillä on merkitystä:
Tarkasti koneistettu muottipohja minimoi kohdistusvirheen, vuodon ja mekaanisen rasituksen. Suurilla volyymitoimialoilla, kuten autoteollisuudessa, elektroniikassa ja pakkausteollisuudessa, tämä tarkoittaa vähemmän hylkyjä, nopeampia syklejä ja pidempään kestäviä työkalujärjestelmiä. Koska globaalit markkinat vaativat kevyempiä, monimutkaisempia ja korkean toleranssin osia, valmistajat luottavat yhä enemmän luotettaviksi ja monipuolisiksi suunniteltuihin muottipohjaan.
Muottipohjainen teollisuus on läpikäymässä muutosta automaation, tarkkuuskoneistuksen ja älykkään valmistuksen vetämänä. Perinteiset mallit korvataan modulaarisilla, standardoiduilla ja digitaalisesti optimoiduilla järjestelmillä, jotka lisäävät sekä nopeutta että tarkkuutta.
Tärkeimmät muottipohjateknologian tulevaisuutta muovaavat trendit ovat:
CNC- ja EDM-tarkkuusvalmistus
Tietokoneohjattu koneistus varmistaa mittayhdenmukaisuuden ja mikronitason tarkkuuden.
Automatisointi vähentää inhimillisiä virheitä ja mahdollistaa nopeammat muottipohjan tuotantosyklit.
Älykäs jäähdytys ja integroidut lämpöjärjestelmät
Älykkäät CAD/CAM:n kautta suunnitellut jäähdytyskanavat parantavat lämmönpoistoa.
Tasainen jäähdytys parantaa osien laatua ja lyhentää kiertoaikaa.
Kestäviä materiaaliinnovaatioita
Ympäristöystävälliset seokset ja pintakäsittelyt vähentävät jätettä ja pidentävät käyttöikää.
Kevyet teräkset parantavat käsittely- ja koneistustehokkuutta lujuudesta tinkimättä.
Maailmanlaajuinen standardointi (HASCO, DME, FUTABA)
Kansainvälinen standardointi mahdollistaa helpomman muottien vaihdettavuuden ja lyhentää läpimenoaikoja.
Yhteensopivuus globaalien järjestelmien välillä tukee monikansallisia valmistusasennuksia.
Digitaalinen simulointi ja tekoälyyn perustuva suunnittelun optimointi
Muottivirtaus- ja lämpösimulaatiotyökalut mahdollistavat ennakoivan analyysin ennen tuotantoa.
Suunnittelijat voivat testata suorituskykyä virtuaalisesti, mikä varmistaa vähemmän fyysisiä iteraatioita.
Miksi näillä innovaatioilla on merkitystä:
Nämä edistysaskeleet tekevät muottipohjaista passiivisten komponenttien lisäksi älykkäitä, suorituskykyyn perustuvia järjestelmiä. Kun valmistajat siirtyvät kohti Teollisuus 4.0 -ympäristöjä, älykkäät muottipohjat parantavat liitettävyyttä, tarkkailevat kulumiskuvioita ja ennustavat huoltoaikatauluja – kaikki tämä vähentää seisokkeja ja parantaa toiminnan tehokkuutta.
Oikean muottipohjan valinta on strateginen päätös, joka vaikuttaa tuotannon tehokkuuteen, kustannuksiin ja osien laatuun. Valinnan tulee olla muovausprosessin tyypin, käytetyn materiaalin ja odotetun tuotantomäärän mukainen. Alla on tärkeimmät tekijät, jotka valmistajat ottavat huomioon valitessaan muottipohjaa:
P20-teräs: Suosittu muoviruiskumuotteihin kovuuden ja työstettävyyden tasapainon vuoksi.
S50C: Soveltuu yleiskäyttöisille muottialustalle, jolla on hyvä sitkeys.
1.2311 (40CrMnMo7): Tarjoaa erinomaisen kulutuskestävyyden ja lujuuden suuria tuotantomääriä varten.
Toleranssitasot alueella ±0,01 mm ovat yleisiä huippuluokan muottipohjassa. Tämä tarkkuus varmistaa oikean sovituksen muotin ytimen, ontelon ja liikkuvien osien välillä.
Optimoitu jäähdytysjärjestely estää kuumia kohtia, mikä vähentää vääntymistä ja syklin aikaa. Kehittyneissä muottipohjassa on nyt simulaatiotarkistetut jäähdytyskanavat maksimaalisen lämpötehokkuuden saavuttamiseksi.
Valitsemalla muottipohjat maailmanlaajuisten standardien mukaisesti (kuten HASCO tai DME) mahdollistaa helpomman komponenttien vaihdon, joustavan muokkauksen ja yhteensopivuuden useiden projektien kesken.
Pitkän aikavälin kustannustehokkuus ei riipu pelkästään ostohinnasta vaan myös huollon helppoudesta ja osien saatavuudesta. Laadukkaat muottipohjat kestävillä materiaaleilla alentavat merkittävästi pitkän aikavälin työkalukustannuksia.
Q1: Mitä eroa on vakio- ja mukautetun muottipohjan välillä?
V: Vakiomuottipohja noudattaa maailmanlaajuisia spesifikaatioita, kuten HASCO tai DME, tarjoten nopean toimituksen ja yhteensopivuuden yleisille muottirakenteille. Muokattu muottipohja on kuitenkin räätälöity erityisiä muovausvaatimuksia varten, mikä mahdollistaa levyn paksuuden, reiän asettelun ja materiaalityypin tarkan konfiguroinnin. Vaikka räätälöityjen jalustojen valmistus kestää kauemmin, ne tarjoavat optimoidun suorituskyvyn ja ainutlaatuisen suunnittelun joustavuuden.
Q2: Kuinka usein muottipohjaa tulee huoltaa tai tarkastaa?
V: Rutiinitarkastus tulee suorittaa 50 000 - 100 000 syklin välein riippuen sovelluksesta ja käytetystä materiaalista. Tärkeimmät huoltovaiheet sisältävät ohjaustappien kulumisen tarkistamisen, ejektorin komponenttien voitelun ja jäähdytyskanavien puhdistamisen. Säännöllinen huolto pidentää muotin pohjan käyttöikää, estää kohdistusvirheitä ja varmistaa tasaisen osien laadun pitkäaikaisen tuotannon aikana.
Jatkossa muottipohjainen teollisuus kehittyy edelleen kohti tarkkuusautomaatiota, kestävyyttä ja integraatiota. Valmistajat ottavat käyttöön digitaalisia valmistusmenetelmiä, jotka mahdollistavat jokaisen muotin pohjakomponentin täydellisen jäljitettävyyden materiaalin hankinnasta koneistukseen ja lopulliseen kokoonpanoon. Kevyiden autojen osien, lääketieteellisten muovien ja monimutkaisten kuluttajatuotteiden kysynnän kasvaessa muottipohjan on tuettava nopeampia, puhtaampia ja mukautuvaisempia valutoimintoja.
Tulevat muottipohjat sisältävät todennäköisesti upotettuja antureita reaaliaikaiseen tietojen seurantaan, lämpötilan, tärinän ja paineen muutosten havaitsemiseen tuotannon aikana. Tämä tietoihin perustuva lähestymistapa mahdollistaa ennakoivan ylläpidon ja varmistaa tasaisen laadukkaan tulosteen. Lisäksi hybridimateriaalit, joissa yhdistyvät lujuus ja korroosionkestävyys, määrittelevät uudelleen korkean suorituskyvyn muottipohjan kestävyysstandardit.
Maailmanlaajuisilla työkalu- ja muottien valmistusmarkkinoillaKwterottuu luotettavana valmistajana, joka tunnetaan sitoutumisestaan tarkkuuteen, innovaatioon ja laadunvarmistukseen. Jokainen KWT-muottipohja on suunniteltu tarjoamaan ylivoimaista kohdistustarkkuutta, vankkaa kestävyyttä ja räätälöitävissä olevia kokoonpanoja asiakkaan tuotantotarpeiden mukaan. Yrityksen edistyneet tuotantolaitokset yhdistettynä tiukkojen laaduntarkastusstandardien kanssa varmistavat, että jokainen tuote täyttää kansainväliset vaatimukset ja ylittää suorituskykyodotukset.
Ajoneuvoista kulutuselektroniikkaan, KWT-muottipohjat on suunniteltu johdonmukaisuuteen, nopeuteen ja pitkäikäisyyteen – ominaisuudet, jotka määrittelevät maailmanluokan valmistuksen.
Tiedustelut, tuotteiden räätälöinti tai tekninen tuki,ota meihin yhteyttä oppiaksesi kuinka KWT voi tukea muotinvalmistustasi ja parantaa tuotantosi tehokkuutta.
